电动机的端子与接线

今天给大家带来电动机的端子与接线方面的知识！

低压电动机主出线盒内有六个出线端头时，引出端标志为U1，V1，W1（首端）U2，V2，W2（末端）；有三个出线端头时，出线标志为U1、V1、W1。

高压电动机（3000V以上）主出线盒内有3个出线端头时，引出端标志为U1、V1、W1。有六个出线端头时为U1、V1、W1（首端），U2，V2，W2（末端）。绕线转子出线盒内三相引出线标记分别为K、L、M。

接线

⑴ 查看铭牌数据，核实接入该电机的供电回路是否与之相符，根据电流大小需要来选取供电电缆规格。

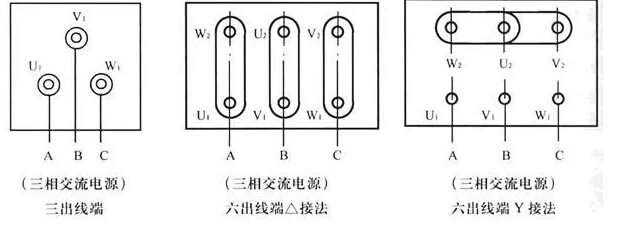

⑵ 三个出线端和六个出线端的接线示意图

⑶ 电机未特别标明旋转方向（单向旋转时应标明），一般是指电机可以双向旋转，按接线盒内规定的相序U、V、W接线，电机一般按顺时针转动（面对负载端看）。互换任何两个端子则可使电机反向转动。

⑷ 当电机注明单向旋转时，应按电机规定的转向接线，若发现转向反了，应立即停车互换任何两个端子改换转向。

⑸ 若被拖动设备或附属设备需要而必须单向转动的电机，而电机又未标明转向时，接线时要特别注意，最好先让电机空车旋转找出所需要的旋转后接线。

⑹ 接线完备后，应清除线盒内残余金属物，拧紧所有端子的螺栓、螺母，同时电机应接上接地线。

⑺ 检查裸露导电体的爬电距离（最小空气隙）是否达到要求，同时应注意出线盒的密封。
