挖掘机改氙灯过程及实机测试

说到氙气灯和LED车灯的使用，大家常见于轿车以及商用车等公路车辆上，而在工程机械产品中，多数配备为常见的卤素工作灯。除一些超大型或者国外参展的产品中，配备有氙气或者LED灯外，其余大多配备我们常见的普通卤素工作灯。而究竟工程机械能否安装这些工作灯？安装的过程又是如何的呢？今天小编就通过本文，来带您一起看看工程机械灯光改装的全过程。

对于工程机械设备来说，由于工作灯灯组的价格略高，并且改装的过程，仅需对原灯组灯泡进行更换，即可达到想要的使用效果。所以我们本次直接从某宝购买所需的氙气及LED灯泡，来进行改装试验。

市面常见的工作灯种类

由于市面上专门为工程机械提供的工作灯种类少，可选择性小，所以我们在进行选购时，一般根据设备原装工作灯型号，来选择满足相应参数及安装条件的汽车灯泡即可，这样即可以保证购买灯泡的品质，又能够降低购买价格。

常见的车用灯泡一般为卤素、氙气灯以及技术逐渐成熟的LED发光二极管，而现在工程机械上配备的多为技术成熟且价格较低的卤素灯泡。不同种类的灯泡，都拥有相同的灯组接口型号，车用灯组接口分为H1、H3、H4、H7，而我们在为工程机械选择灯泡前，应先根据设备上原装灯泡进行查看，以确定购买灯泡的类型。

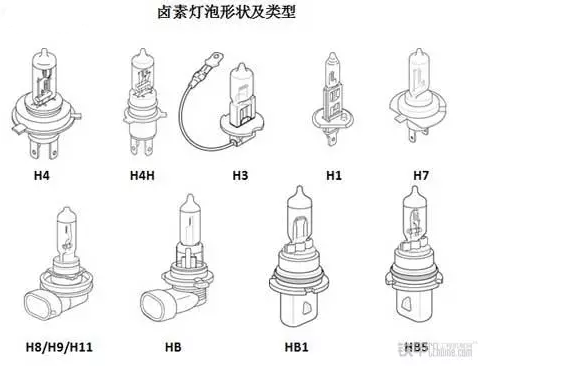

常见的车用灯泡卡口种类

本次我们进行测试的，是一台卡特彼勒306 E小型挖掘机，原装灯泡类型为H3。所以我们在某宝上购买了两种H3接口灯泡，一种H3型氙气灯，一种H3型LED灯泡。而由于H3卡口的LED灯泡灯身较长，无法固定在卡特彼勒原装的工作灯罩壳内，所以此次我们并没有进行安装LED灯组，我们将在后期选择合适尺寸的灯泡后，再次进行测试。

电压问题

需要额外注意的是：换灯之前一定要搞清楚一件事情：你的挖掘机工作电压是12V还是24V。据我们了解一般小挖有部分用的是12V灯泡，而中大挖则多以24V灯泡常见，买灯泡之前需要首先弄清楚这个问题。

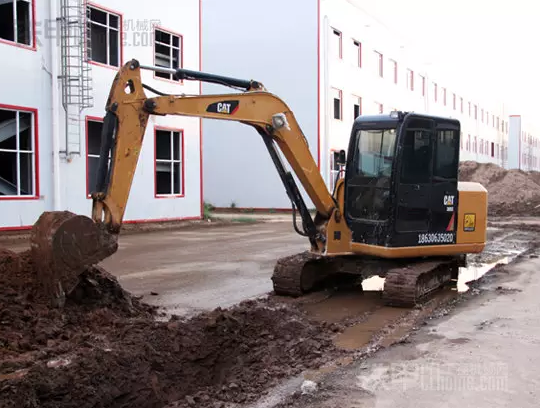

此次进行改装与测试的卡特彼勒306E挖掘机

氙气灯安装过程

由于氙气灯需要通过高压电击氙气，从而令氙气在两个电极之间形成电弧并发光。所以氙气灯的点亮需要使用启动器和电子镇流器（集成在安定器内，以下统称为安定器）来提供瞬时点火高压，随后再为氙气灯维持一个高压交流供电，保证氙气灯的正常工作。

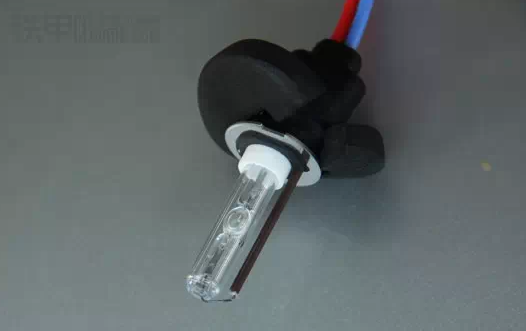

氙气灯灯泡

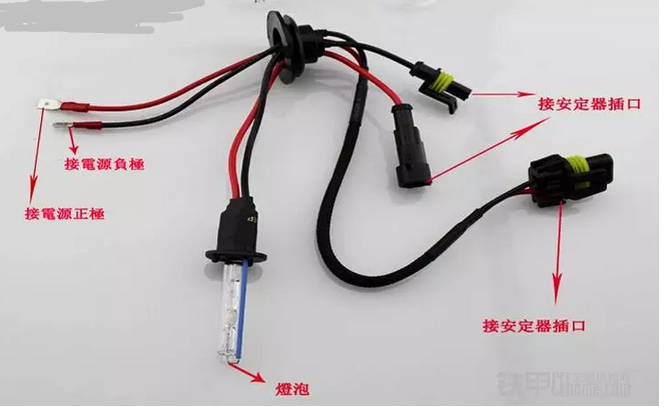

氙灯灯泡接线结构

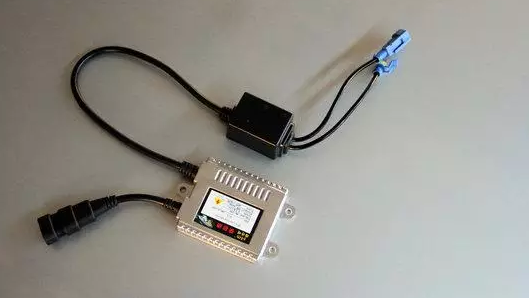

氙气灯安定器及接线

由于氙气灯的接口已经通过原装灯泡的种类确定，所以我们仅需将氙气灯的安定器与灯泡接线正确连接即可。氙气灯的接线头已进行了区分，所以不必担心会安装错误，只需要将安装方向确定，直接将两个插头相连即可。而与挖掘机则直接将对应的火线与地线连接即可，注意对接线部分的防水处理。在此需要注意的是，由于挖掘机作业灯安装部位一般在大臂或驾驶室顶部，位置基本暴露在外，所以在安装完成后，需要对安定器及线路进行防水处理及固定，以保证灯组安全与稳定。

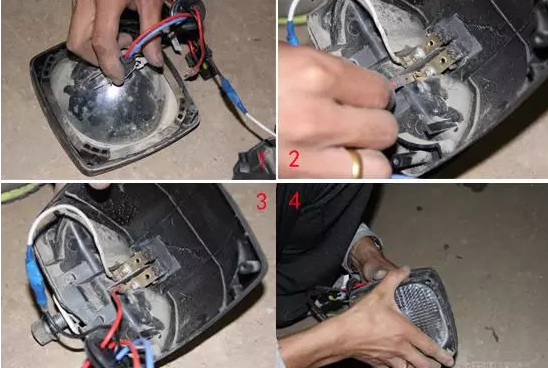

氙气灯安装过程

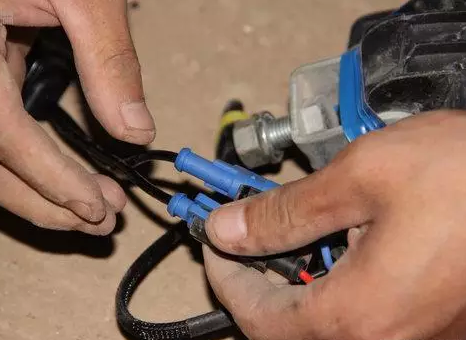

氙气灯与安定器连接

改装后目视效果对比

由于挖掘机作业灯主要用于对前部前端工作装置可及的地方，即作业面，进行充足的照明。所以对于挖掘机来说，前部作业面的光照范围及强度，直接影响操作手的作业效率及施工安全。

完成氙气灯的安装后，我们来到操作手视角能够明显发现，此时，安装氙气灯的测试车对地照射的亮度明显高于卤素灯对地照射的亮度。

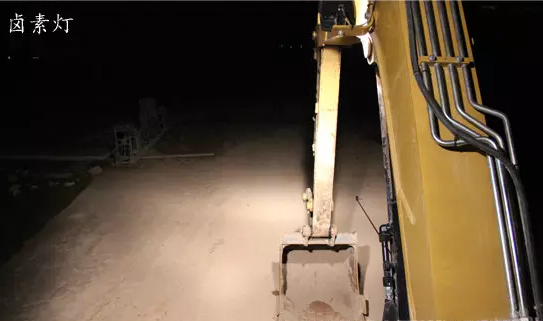

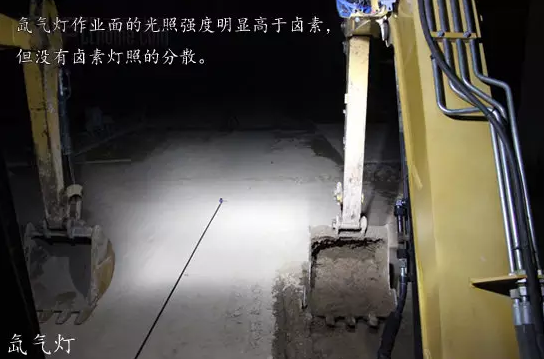

驾驶室操作手位两种灯组对比

通过测试我们能够明显的看出来，安装有氙气灯的测试车，将地面上的泥土颗粒都能比较明显的显现出来。而安装有卤素灯的测试车的照射效果就没那么明显了。氙气灯在作业面的投射亮度明显高于卤素灯，更高的亮度可以为操作手提供更加清晰的作业视野，保证夜间作业的安全性。

随后，我们将两台测试车同时开启动臂及驾驶室工作灯，此时，能够明显的发现两种灯组明显的视觉差异：氙气灯更加明亮，甚至有些刺眼，而卤素灯的光线则比较温和。

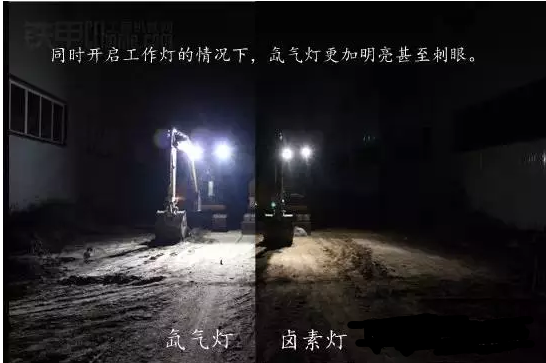

同时开启工作灯后两种灯组视觉对比

孰强孰弱 数据说话

为了准确的对两种灯组的亮度进行测量，我们使用了照度计分别对两种灯组进行测试，用数据来对两种灯组的光照强度进行分析。

照度的物理定义：光照强度是指单位面积上所接受可见光的能量，简称照度，单位为勒克斯（Lux或Lx）。

勒克斯（Lux或Lx）的定义为：被光均匀照射的物体，在1平方米面积上所得的光通量是1流明时，它的照度是1勒克斯。

近距离测试

首先我们将照度计贴近两种灯组进行测试。经过测试，我们通过数据上看出，氙气灯的光照强度明显高于卤素灯：

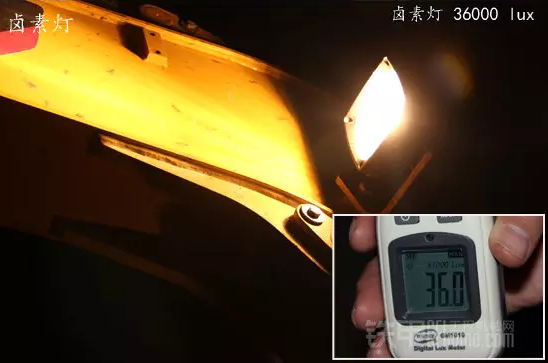

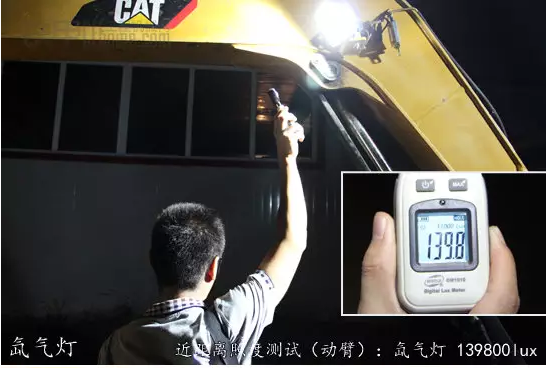

1、挖掘机大臂工作灯：氙气灯光照强度可以达到130000lux，卤素灯光照强度为36000lux；

大臂工作灯对比数据

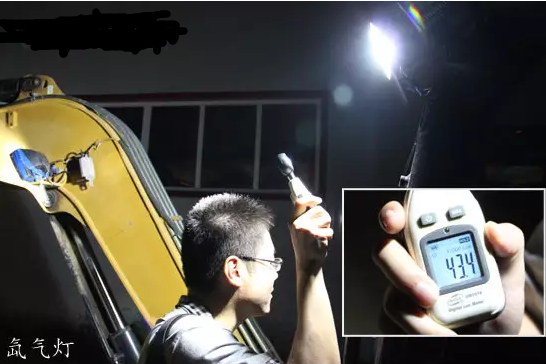

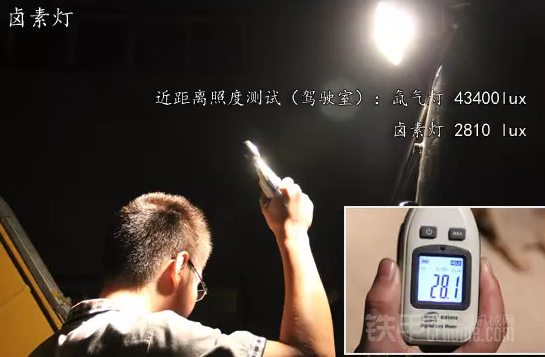

2、挖掘机驾驶室顶部工作灯：氙气灯光照强度可以达到43000lux，卤素灯光照强度为2810lux，光照强度仅为氙灯的1/15。

驾驶室顶部工作灯对比数据

5米外测试

虽然挖掘机不像公路车辆一样有远距离-高光照的使用需求，但是为了说明氙气灯和卤素灯光照强度的区别，我们在5米的距离外，对两种灯组做了相同的光照强度测试。

1、氙气灯光照强度为331lux；

2、卤素灯光照强度为25.6lux。

5米外光照强度测试

由于距离的问题，两种灯的光照强度都发生了相应的减弱，氙气灯的优势也不再像近距离测量时比卤素灯有那么大的优势了。

20米外测试

随后我们继续远离测试车辆，此时发现随着我们接近并抵达20米测试点后，氙气灯的光照强度逐渐低于此前一直处于“落后”的卤素灯，可见高色温的氙气灯的强度衰减十分严重，穿透性同样受到了影响。虽然此时氙气灯看上去仍然很“晃眼”，但是在数据上却已经不及卤素灯了。

1、氙气灯光照强度为2.4lux；

2、卤素灯光照强度为3.5lux。

20米外光照强度测试

二者优势劣势对比

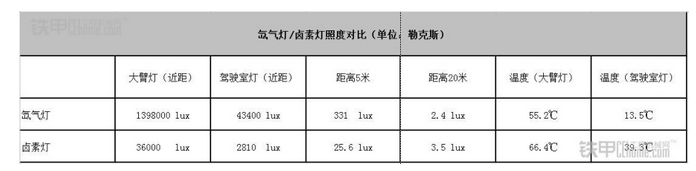

氙气灯与卤素灯光照强度测试数据对比

氙气灯的优势

1、氙气灯在作业面照射范围内亮度高；

2、寿命长，氙气灯利用电击氙气形成电弧进行发光，寿命约为卤素灯的5倍；

3、省电，在同一机型的情况下，氙气灯的光照强度明显大于同功率的卤素灯（本次测试所使用的氙气灯与卤素灯功率均为55W）。

卤素灯的优势

1、使用及维护成本低；

一只普通卤素灯泡的价格在几块钱到十几块钱不等，而氙气灯的价格则在百元左右。

2、光线相对均匀、柔和，不易产生较严重的视觉疲劳；

3、灰霾等能见度差的施工环境下，穿透力好；

总结：

通过我们的测试，大家可以看到，装配有氙气灯泡的工作灯在光照强度及效果上，明显好于同功率的卤素灯，但穿透性的短板，对于身处环境复杂的工程机械设备来说，普通的卤素灯则更具优势，而氙气灯的价格，也让普通用户望而却步。

所以，对于氙气灯的改装，在技术上是没有什么太大难度和安全隐患的，只是在选择工作灯时，需要大家根据自己的实际情况，合理的使用与改装，以保证施工作业过程中的安全、高效、快捷。
