汽车开关测试应用方案

汽车开关测试应用方案

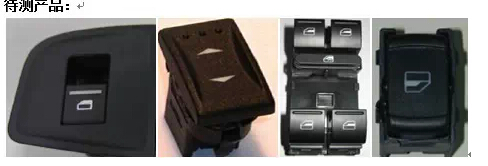

为了验证汽车开关盒的可靠性，需要对该产品进行一系列的电气及环境试验。

主要测试项目有：

1.过电压测试

2.过电流测试

3.耐压测试

4.绝缘电阻测试。

5.接触电阻测试

6.冷热冲击

7.震动测试

解决方案：

1.需要的设备

• APS-1102A可编程交直流电源一台

• GTP-9903安规测试仪一台

• GDM-8261A多功能6位半万用表一台

• 恒温恒湿箱一台

• 振动测试机台一台

• PC一台

2.实际应用

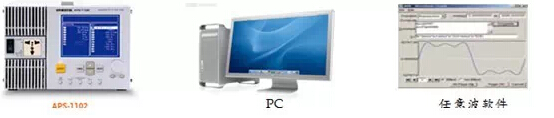

• APS-1102A可编程交直流电源

连与PC端，通过任意波编辑软件输出需要模拟的过电压及过电流，

并且过电压过电流的持续时间，可由PC软件控制。

• GTP-9903安规测试仪

耐压测试：输出1000V直流电压与开关盒触脚两端(开路)，持续时间1秒钟，此时漏电流不应超过1mA。

绝缘电阻测试：在开关盒塑料表面施加500V电压，测试时间为30s此时绝缘电阻不应低于10MΩ

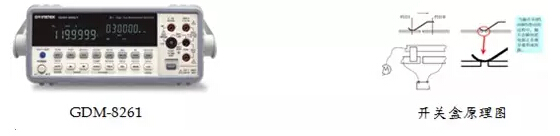

• GDM-8261A 多功能万用表

用于测量开关盒闭合状态下的接触电阻，此时接触电阻不能高于50Ω。

• 冷热冲击箱

在-40℃至+125℃之间循环数次， -40℃为30分钟，+125℃再持续30分钟，如此反复。做完冷热冲击后再进行性能方面的测试，看产品是否合格（包括外观）。

• 振动测试机台

以不同的频率范围、振幅值、试验持续时间进行测试，做完振动试验再进行性能方面的测试，看产品是否合格（包括外观）。
